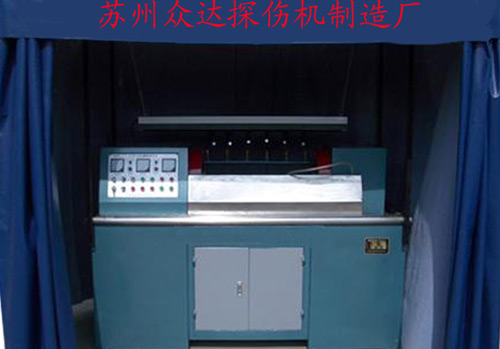

CDG-2000 交直流荧光磁粉探伤机

  • 所属分类:交直流磁粉探伤机
  • 浏览次数:532次
  • 发布日期:2022/7/28 11:27:41
  • 产品概述

      该系列设备采用可编程顺序控制器( PLC )进行集中控制,既能按设定程序自动完成工件夹紧、喷洒磁悬液、磁化一次、磁化二次、停止喷液、磁化三次、松夹、人工观察磁痕、退磁等动作;又能手动单步操作。(配置绒布荧光暗室);探伤时间和工艺过程可根据用户实际需要现场调整,以保证达到最佳效果。
  该系列设备为机电仪一体型或根据需要设置为分体结构,功能齐全,结构紧凑,设计合理,外形美观,操作简单,灵敏度高,探伤速度快,可采用周向、纵向和复合磁化对零件各部位进行全面整体探伤,适用于汽车、内燃机、拖拉机和摩托车等行业对曲轴、连杆、凸轮轴、转向节、半轴、前桥、万向节等大批量零件进行整体探伤。
主要技术参数

型号 CDG-2000 CDG-3000 CDG-4000 CDG-5000 CDG-6000 CDG-9000
周向磁化电流 0 -2000A 0 -3000A 0 -4000A 0 -5000A 0 -6000A 0 -9000A
纵向磁化磁势 0-10000AT 0-12000AT 0-16000AT 0-18000AT 0-20000AT 0-24000AT
自动退磁磁势 10000AT-0 12000AT-0 16000AT-0 18000AT-0 20000AT-0 24000AT-0
夹持距离 0 -700mm 0 -1000mm 0 -1500mm 0 -2000mm 0 -2500mm 0 -3000mm
夹紧方式 电动或气动、任选
磁化线圈内径 磁轭 / 双线圈 磁轭 / 双线圈 300mm 350mm 450mm 500mm
磁化方式 单周向、单纵向或复合磁化
退磁效果 退磁后工件上剩磁不大于 160A/m ( 2Gs )
电源:三相四线、 380V/50Hz 24KVA 25KVA 45KVA 90KVA 160KVA 180KVA
