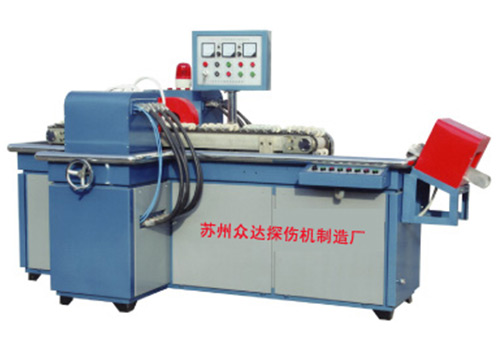

CJW-1000型螺栓微机控制荧光磁粉探伤机

  • 所属分类:磁粉探伤机
  • 浏览次数:114次
  • 发布日期:2022/7/28 11:14:55
  • 产品概述

主要功能 :
本机为 螺栓 探伤三工位专用检测流水线,设备 具有调整方便、操作简单、自动化程度高、检测效率大、安全可靠等特点。针对螺栓表面近表面 因铸造、锻压、淬火、研磨、疲劳等引起的各种裂纹、夹渣等极细微的缺陷。全方位检测,安全无漏检,并设有漏检自动报警功能。本机以可编程控制器( PLC )为核心,根据工件检测工艺,由传感器送给信息,经 PLC 处理、判断分别控制相关的机械动作,根据周、纵向磁化的设定参数,利用专用可控硅移相触发集成电路控制周、纵向控硅触发电路,输出触发脉冲。
主要特点:
本机采用低压大电流的输出方式,电流、安匝数可调。
运行程序: 手动和自动二种。自动程序为:上料定位→输送→夹紧→喷洒→磁化→松开→输送→工件进入观察台→观察→退磁→下料。
主电路为无触点控制、无噪音、设备性能稳定。纵向磁化器:由两只长园型磁轭线圈构成。
周向磁化器: 由六只高锡锡钢片和六只通电电极板构成。工件输送机构:用链条和减速机作动力在磁性开关的作用下,实现工件输送和精确定位。丝杆机构:由丝杆、轴承、丝杆螺母和手把构成,主要用于移动电极的移动与定位。气动机构:由气缸、电磁阀、调速阀、气源处理组件等构成,用于工件夹紧,实现周向通电磁化,确保探伤灵敏度。
主要技术指标:
周向磁化电流 AC : 0 — 1000A 连续可调,带断电相位控制(无漏检)。纵向磁化磁势 AC : 0 — 10000AT 连续可调,带断电相控制(无漏检)。电源:三相四线, 380V ± 10% , 50HZ ,约 80A 。探伤节拍:一次三只日产 8 小时不少于 8000 件。
电极间距: 0 — 400mm 。磁化原理:通电、磁轭法。
磁化方式:周向磁化 三只工件分别通电 、纵向磁化、复合磁化三种可灵活选用。
紫外线强度:距工件 380mm 处紫外线强度不少于 800 μ W/cm2 。
灵敏度测试:按中华人民共和国机械行业标准 JB/T6065 — 92 《磁粉探伤用标准试片》规定,以标准 2 号 A 型试片测试,显示清晰。
检查面:工件全部表面的裂纹等缺陷。
退磁:退磁线圈远离式退磁。剩磁: Br ≤ 0.2mT 。
